1 다음 그림의 정전압 다이오드 회로에서 입력이 ±2[V]변화할 때, 출력전압의 변화는? (단, 제너 다이오드의 내부저항은 rd=4[Ω], 저항은 Rs=200[Ω]이다.)
| ① |
±10[mV] |
|
② |
±20[mV] |
| ③ |
±30[mV] |
|
④ |
±40[mV] |
2 제너다이오드에서 제너전압이 10[V], 전력이 5[W]인 경우 최대전류의 크기는?
| ① |
0.05[A] |
|
② |
0.5[A] |
| ③ |
0.05[mA] |
|
④ |
0.5[mA] |

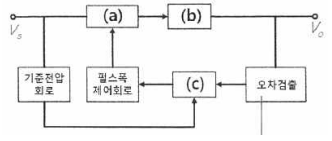

3 다음 그림은 정전압 기본구성도를 나타낸 것이며, 빈 칸 (a), (b), (c)에 가장 바람직한 회로는?
- ① (a) 스위칭회로, (b) 오차증폭회로, (c) 필터회로
- ② (a) 스위칭회로, (b) 필터회로, (c) 오차증폭회로
- ③ (a) 필터회로, (b) 스위칭회로, (c) 오차증폭회로
- ④ (a) 오차증폭회로, (b) 필터회로, (c) 스위칭회로
4 베이스 공통 증폭회로의 특징으로 틀린 것은?
- ① 입력저항이 작다.
- ② 출력저항이 크다.
- ③ 전류이득은 0.96∼0.98 정도이다.
- ④ 출력전압과 입력전압은 역 위상이다.
5 다음 중 공통 컬렉터 증폭기의 특징으로 옳은 것은?
- ① 입력저항이 매우 작다.
- ② 출력저항이 매우 작다.
- ③ 전류이득이 매우 작다.
- ④ 입출력간 전압위상을 다르게 할 수 있다.
6 다음 중 부궤환(Negative Feedback) 효과로 옳지 않은 것은?
- ① 안정도가 개선된다.
- ② 이득이 감소한다.
- ③ 왜곡이 개선된다.
- ④ 입력 임피던스가 작아진다.
7 차동증폭기의 동위상 신호 제거비(CMRR)를 나타내는 식으로 옳은 것은?
- ① CMRR = 차동 이득 + 동위상 이득
- ② CMRR = 차동 이득 - 동위상 이득
- ③ CMRR = 동위상 이득 / 차동 이득
- ④ CMRR = 차동 이득 / 동위상 이득
8 다음 중 발진기에 주로 사용되는 것으로 출력신호의 일부를 입력으로 되돌리는 것을 무엇이라고 하는가?

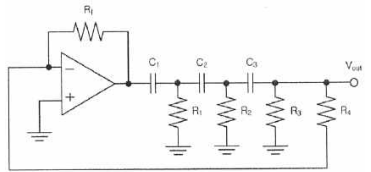

9 다음 회로에서 정현파를 발생시키는 발진기로 동작하기 위한 저항 Rf의 값은? (단, C1=C2=C3=0.001[μF]이고, R1=R2=R3=10[kΩ], R4=5[kΩ]이다.)
| ① |
5[kΩ] |
|
② |
10[kΩ] |
| ③ |
145[kΩ] |
|
④ |
290[kΩ] |
10 다음 중 하틀리 발진기에서 궤환 요소에 해당하는 것은?
